Szablon do wiercenia pod wkręty samowiercące ASSY Matrix | 3DEK

Profesjonalny szablon do szybkiego i powtarzalnego nawiercania otworów pod wkręty samowiercące typu ASSY Matrix oraz kompatybilne systemy montażowe. Zaprojektowany z myślą o codziennej pracy stolarzy i monterów mebli — bez mierzenia, bez pomyłek i bez tracenia czasu.

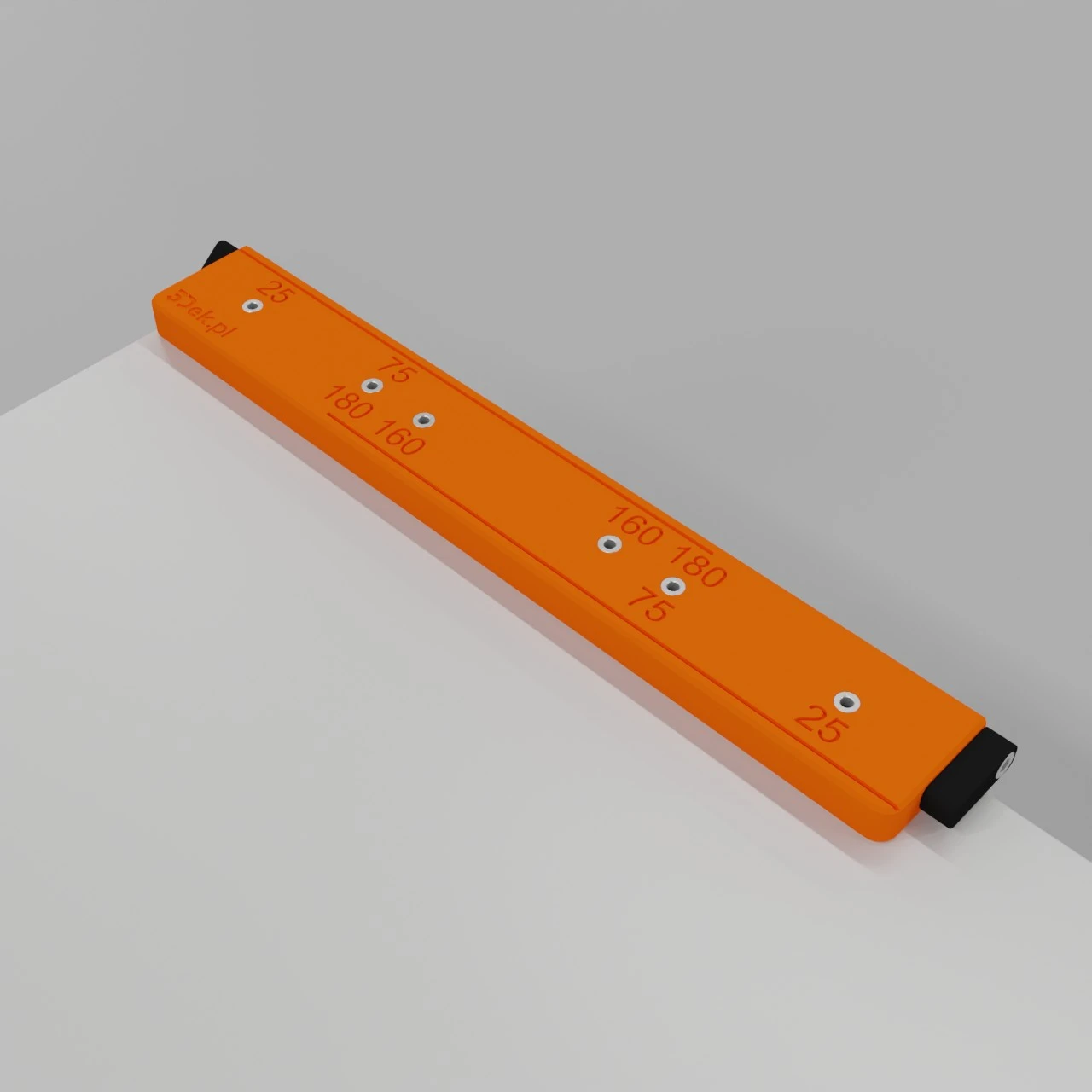

Szablon umożliwia wykonywanie precyzyjnych odwiertów zarówno w szafkach dolnych, jak i górnych. Dzięki symetrycznej konstrukcji może być używany po prawej i lewej stronie korpusu.

Zastosowanie

Szablon przeznaczony jest do wykonywania otworów montażowych pod wkręty samowiercące:

Szafki dolne:

• 25 / 75 mm — pod trawersy
• 25 / 180 mm — połączenia korpusów

Szafki górne:

• 25 / 160 mm — połączenia korpusów

Wszystkie otwory posiadają odsunięcie:

• 9 mm od krawędzi formatki
  (co odpowiada osi płyty 18 mm)

Solidna konstrukcja

Szablon wykonany został z trwałego PETG w technologii druku 3D FDM i wyposażony w 6 stalowych tulei prowadzących:

• średnica wewnętrzna: 3 mm
• długość: 12 mm

Długie tuleje zapewniają stabilne prowadzenie wiertła oraz wysoką powtarzalność odwiertów.

Przemyślany system pozycjonowania

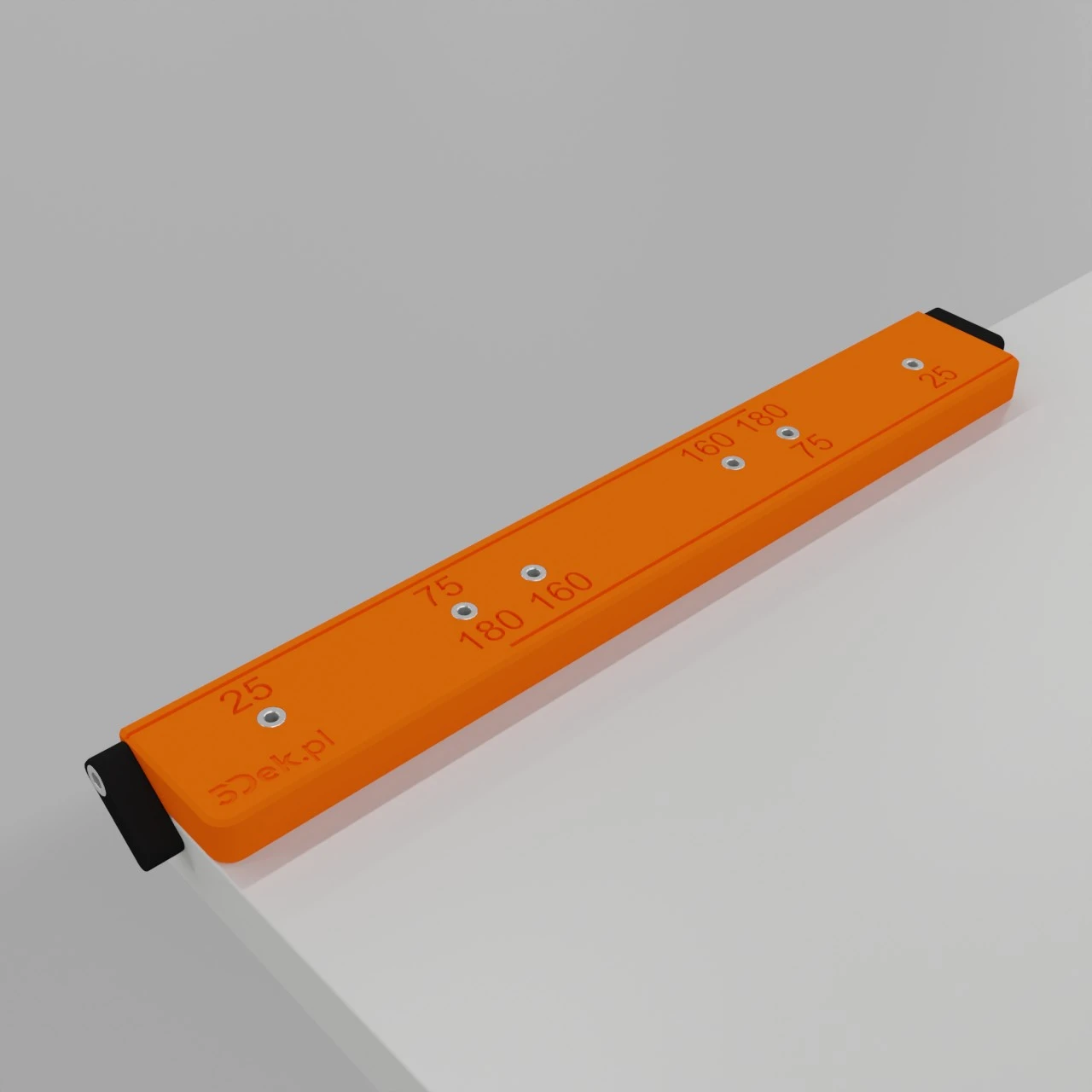

Szablon posiada trzyczęściową konstrukcję z ruchomymi ogranicznikami na końcach. Ograniczniki dosuwa się do przedniej lub tylnej krawędzi formatki, co pozwala szybko ustawić odpowiedni rozstaw bez dodatkowych pomiarów.

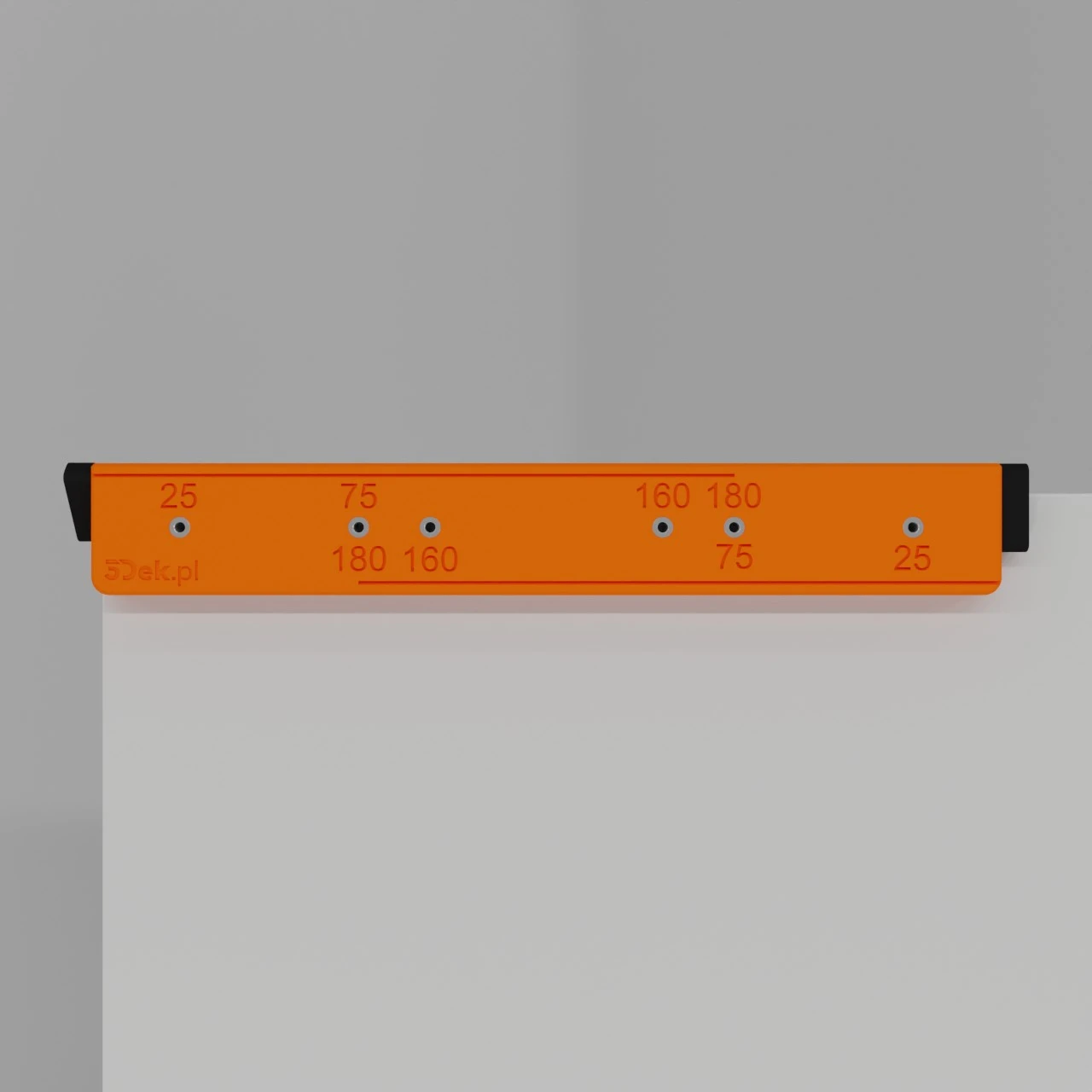

Wszystkie otwory są opisane odległościami od krawędzi, dzięki czemu praca jest szybka i intuicyjna.

Dane techniczne

• materiał: PETG
• technologia: druk 3D FDM
• kolor: pomarańczowy
• wymiary: 272 × 37 × 30 mm
• ilość tulei: 6
• średnica tulei: 3 mm
• długość tulei: 12 mm
• zastosowanie: płyta 18 mm
• wersja prawa / lewa
• produkt gotowy do użycia

Projektowany przez stolarza

Jak wszystkie produkty 3DEK — szablon został zaprojektowany na podstawie realnej pracy warsztatowej. Celem było maksymalne przyspieszenie montażu i zachowanie pełnej powtarzalności wiercenia.

Idealny do warsztatu, montażu u klienta oraz seryjnej produkcji mebli.
