Szablon do odwiertu kołków i konfirmatów meblowych – fi8 / fi5 – PETG / tuleje stalowe

Precyzyjny, uniwersalny i trwały – dla profesjonalistów i majsterkowiczów

Profesjonalny szablon do odwiertu kołków i konfirmatów meblowych zaprojektowany z myślą o szybkim, dokładnym i powtarzalnym wierceniu otworów w płytach meblowych.

Idealny do łączenia trawersów, boków i korpusów mebli.

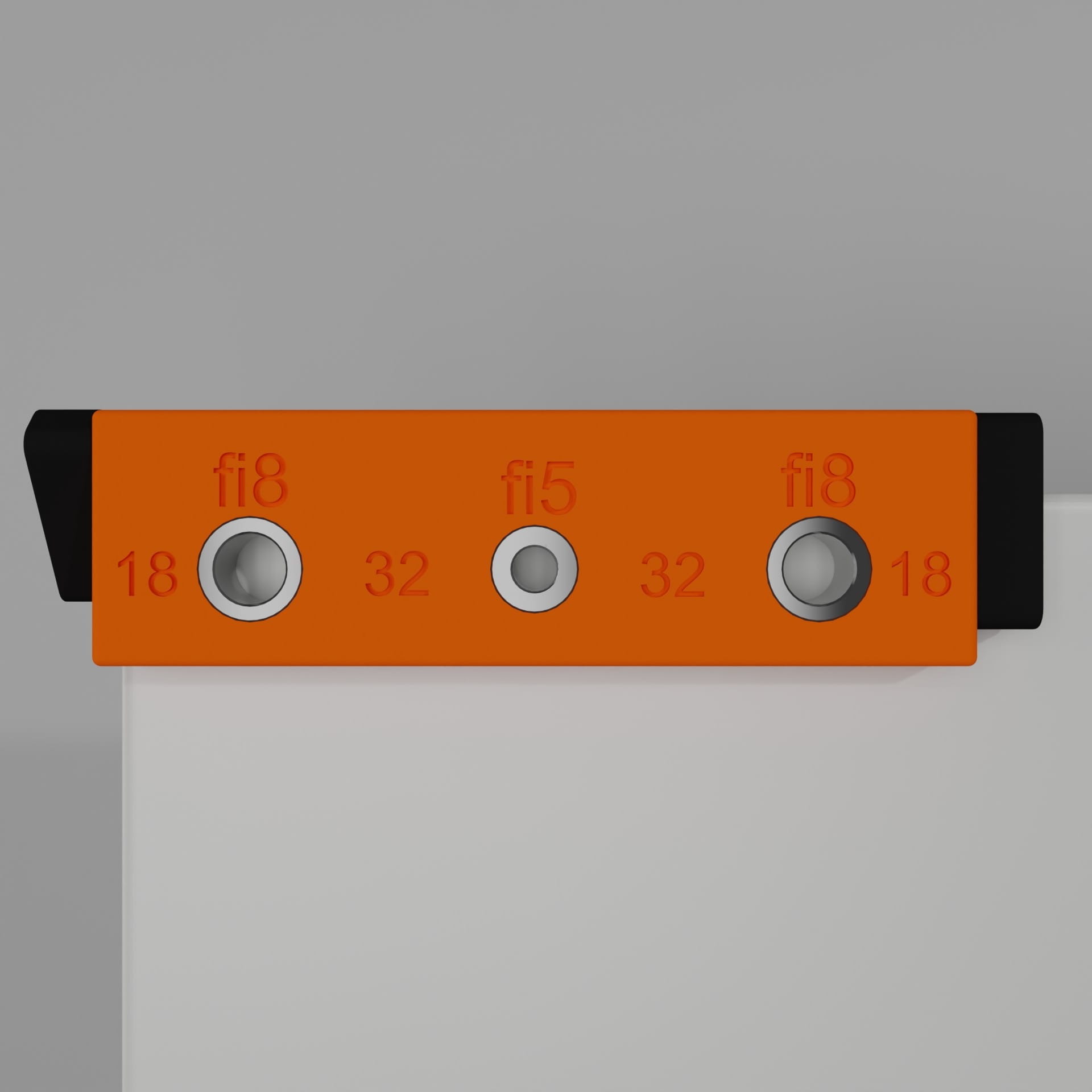

Szablon posiada trzy metalowe tuleje prowadzące:

• dwie o średnicy ⌀8 mm (dla kołków meblowych),
• jedną centralną o średnicy ⌀5 mm (dla konfirmatów meblowych).

Dzięki stalowym tulejom o długości 12 mm zapewnia perfekcyjne prowadzenie wiertła pod kątem 90° – bez ryzyka przesunięcia lub wyłamania.

Zastosowany materiał PETG gwarantuje wysoką wytrzymałość, odporność na uderzenia i stabilność wymiarową.

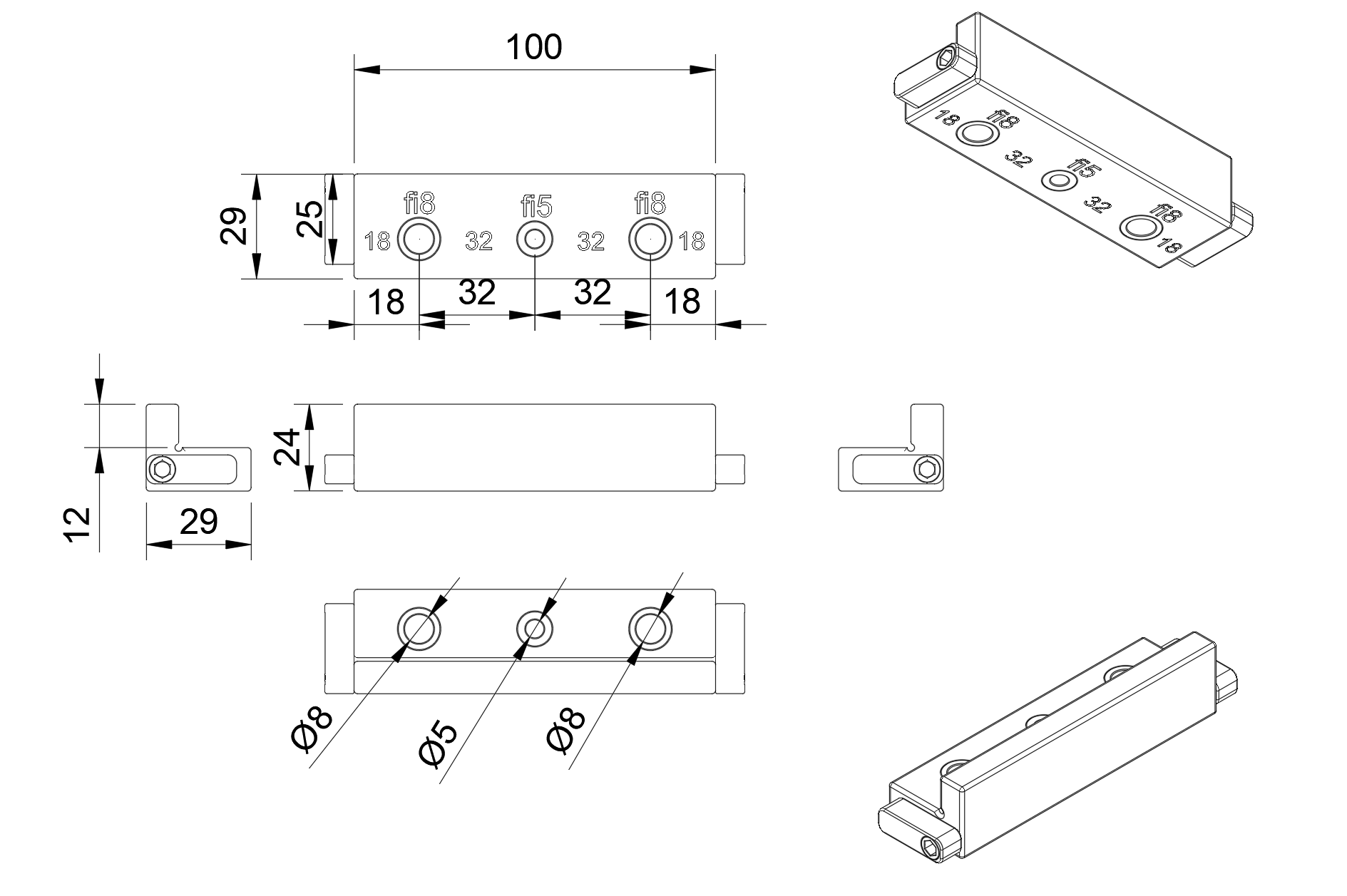

DANE TECHNICZNE

• Parametr: Wartość
• Materiał: PETG (druk 3D FDM)
• Kolor: Pomarańczowy
• Tuleje: Stal hartowana, wprasowane
• Liczba tulei: 3 (2×⌀8 mm, 1×⌀5 mm)
• Długość tulei: 12 mm
• Wymiary szablonu: 100 × 29 × 24 mm
• Długość z ogranicznikami: 116 mm
• Przystosowany do płyt: 18 mm (środek wiercenia 9 mm od krawędzi)
• Rozstaw otworów: 18 – 32 – 32 – 18 mm
• Obsługiwane wiertła: ⌀8 mm, ⌀5 mm
• Technologia wykonania: Druk 3D (FDM)
• Zastosowanie: Płyty meblowe, trawersy, połączenia korpusowe

FUNKCJE I ZALETY

✅ Precyzyjne prowadzenie wiertła – dzięki tulejom stalowym osadzonym z dużą dokładnością

✅ Uniwersalny montaż – prawa / lewa strona – wystarczy obrócić ogranicznik

✅ Trwała konstrukcja – masywny korpus z PETG odporny na uszkodzenia

✅ Ruchome ograniczniki – szybkie pozycjonowanie względem krawędzi

✅ Rozstaw dopasowany do standardów stolarskich (18 / 32 mm)

✅ Pełna powtarzalność wierceń – profesjonalne rezultaty przy każdej serii

ZASTOSOWANIE

• Montaż trawersów w szafkach i regałach
• Wiercenie otworów pod kołki meblowe fi8 i konfirmaty fi5
• Łączenie korpusów meblowych z płyt wiórowych i MDF
• Idealny do mebli kuchennych, biurowych, łazienkowych i szaf

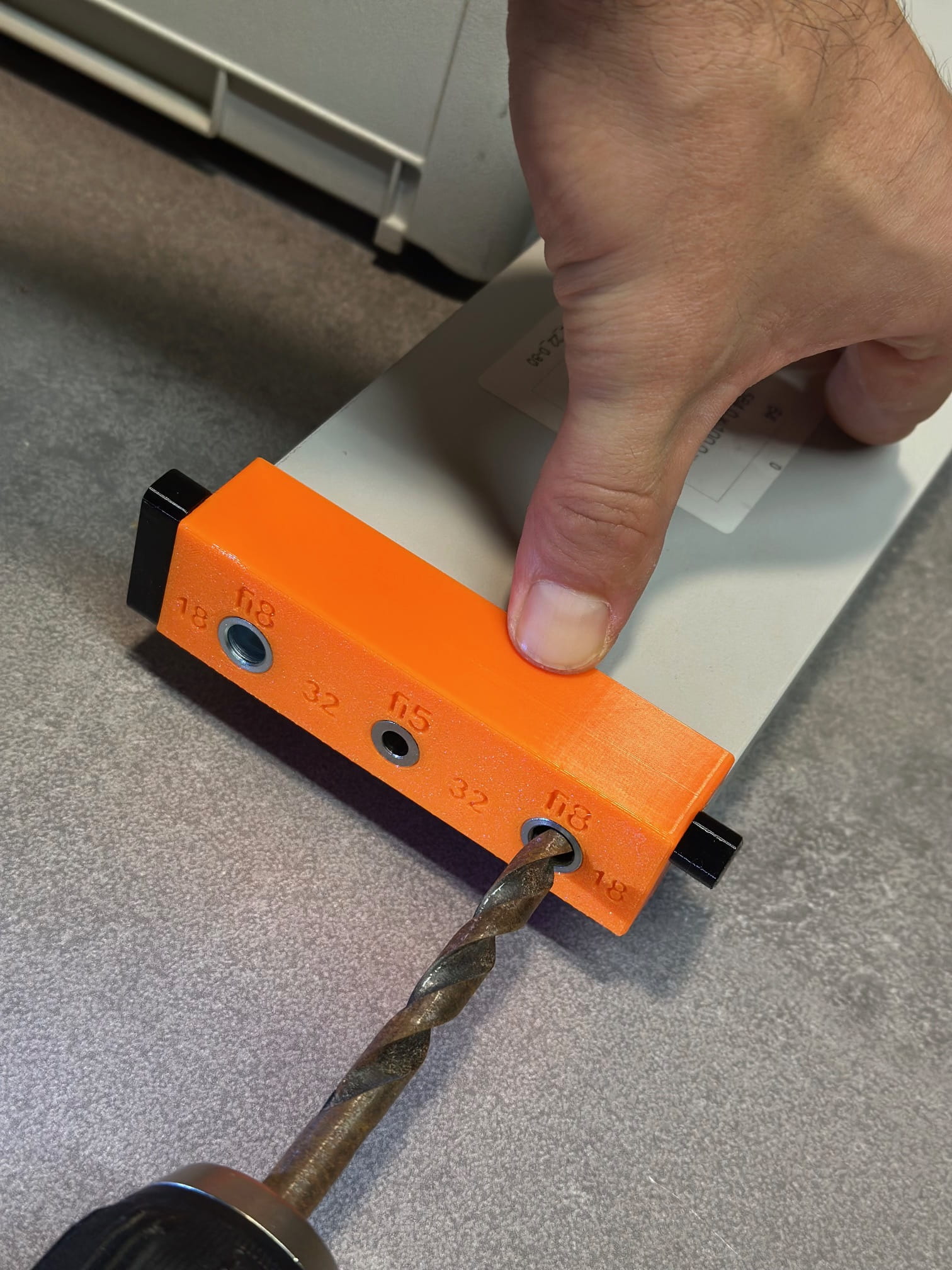

SKRÓCONA INSTRUKCJA UŻYTKOWANIA

1️⃣ Ustaw ogranicznik po lewej lub prawej stronie, w zależności od miejsca wiercenia.

2️⃣ Przyłóż szablon do krawędzi płyty i dociśnij go równo z powierzchnią.

3️⃣ Dla stabilności użyj ścisku stolarskiego.

4️⃣ Wykonaj odwiert przez tuleje prowadzące:

• otwory ⌀8 mm – pod kołki,
• otwór ⌀5 mm – pod konfirmat.

  5️⃣ Usuń wióry i przystąp do montażu elementów.

⚠️ ŚRODKI OSTROŻNOŚCI (GPSR)

• Produkt nie jest zabawką – trzymać z dala od dzieci.
• Używać wyłącznie z wiertłami ręcznymi lub wkrętarkami z regulacją obrotów.
• Nie używać przy dużych prędkościach obrotowych (>1500 obr/min) – grozi przegrzaniem tulei.
• Stosować okulary ochronne podczas wiercenia.
• Nie narażać na temperatury powyżej 50°C ani na bezpośrednie działanie słońca.
• W przypadku pęknięcia lub obluzowania tulei – przerwać użytkowanie.

W ZESTAWIE

• 1× Szablon do kołków i konfirmatów (z wprasowanymi tulejami stalowymi)
• 2× Ograniczniki boczne (zamontowane)
• Gotowy do pracy – nie wymaga montażu ani kalibracji

♻️ KONSERWACJA I PRZECHOWYWANIE

• Czyścić miękką szczotką lub sprężonym powietrzem.
• Nie używać rozpuszczalników ani alkoholu.
• Przechowywać w suchym miejscu, z dala od źródeł ciepła i światła UV.
