Szablon do zawiasów i prowadników fi2 uniwersalny

Szablon do zawiasów i prowadników meblowych – nakładanych, wpuszczanych oraz równoległych

Profesjonalny szablon do montażu zawiasów i prowadników meblowych, przeznaczony do precyzyjnego trasowania i wiercenia otworów pod najpopularniejsze typy zawiasów stosowanych w meblarstwie – nakładanych, wpuszczanych oraz równoległych.
To uniwersalne narzędzie stworzone z myślą o stolarzach, monterach mebli oraz majsterkowiczach, którzy cenią dokładność, powtarzalność i wygodę pracy.

Zastosowanie i funkcje:

• Umożliwia szybkie i precyzyjne wyznaczenie miejsc otworów montażowych pod prowadniki oraz zawiasy.

• Kompatybilny z większością zawiasów w standardzie Blum (oraz innych producentów o zbliżonych wymiarach montażowych).

• Obsługuje trzy typy zawiasów:

  • nakładane – proste i krzyżowe prowadniki,

  • wpuszczane – tylko krzyżowe prowadniki,

  • równoległe – tylko krzyżowe prowadniki.

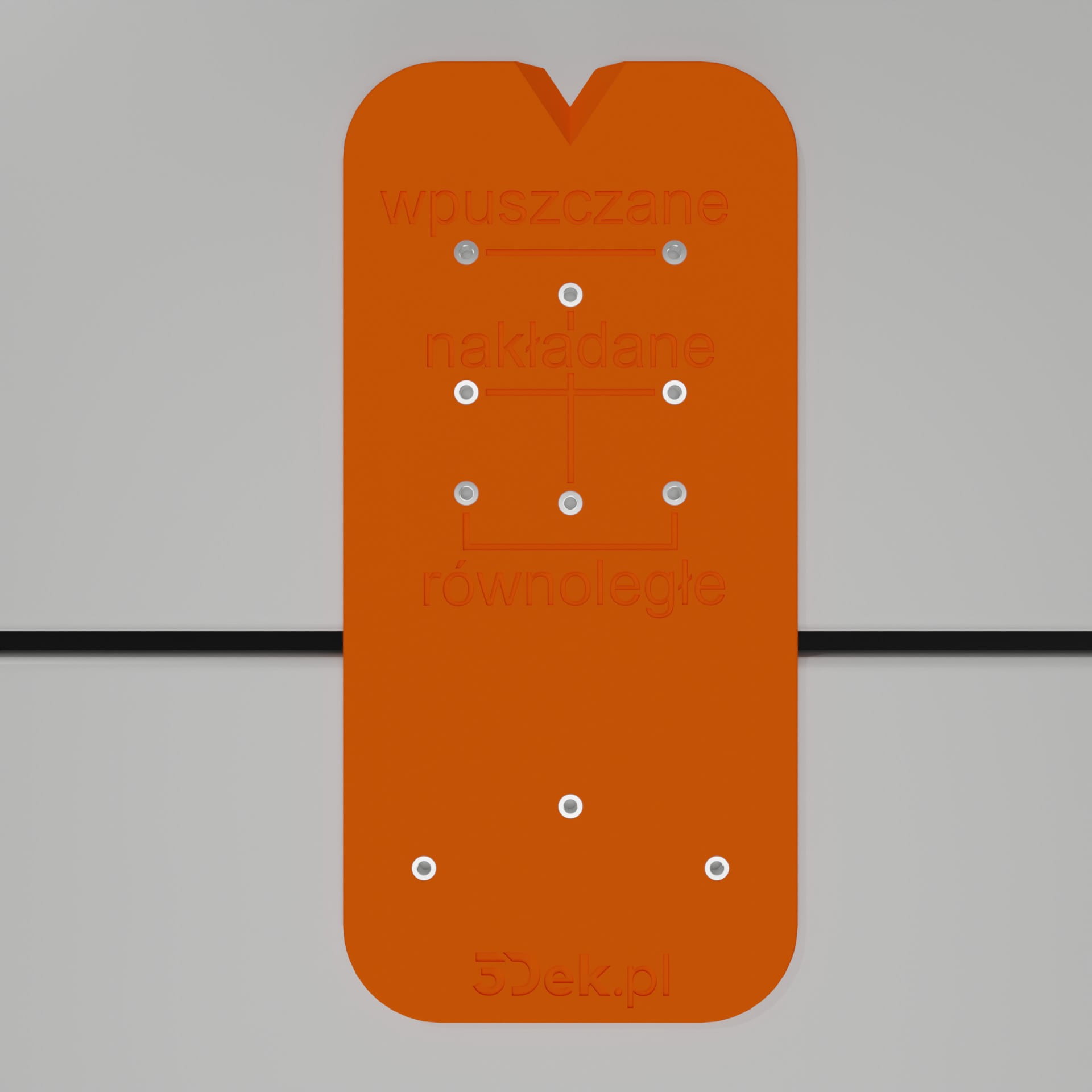

• Posiada czytelne oznaczenia przy każdej tulejce, które eliminują ryzyko pomyłki.

• Uniwersalna konstrukcja – pasuje do prawej i lewej strony korpusu.

• Idealny zarówno do pracy warsztatowej, jak i montażu u klienta.

Specyfikacja techniczna:

• Materiał: PETG – druk 3D (technologia FDM)

• Kolor: pomarańczowy

• Wymiary: 148 × 70 × 14 mm

• Tuleje: 11 × stalowe, średnica wewnętrzna fi 2 mm, długość 4 mm

• Zalecane narzędzia: wiertarka lub wkrętarka z wiertłem fi 2 mm, ścisk stolarski

• Zawartość zestawu: kompletny, gotowy do użycia szablon

Instrukcja użytkowania:

1. Umieść szablon na boku lub froncie mebla.

2. Wybierz odpowiedni typ zawiasu – nakładany, wpuszczany lub równoległy.

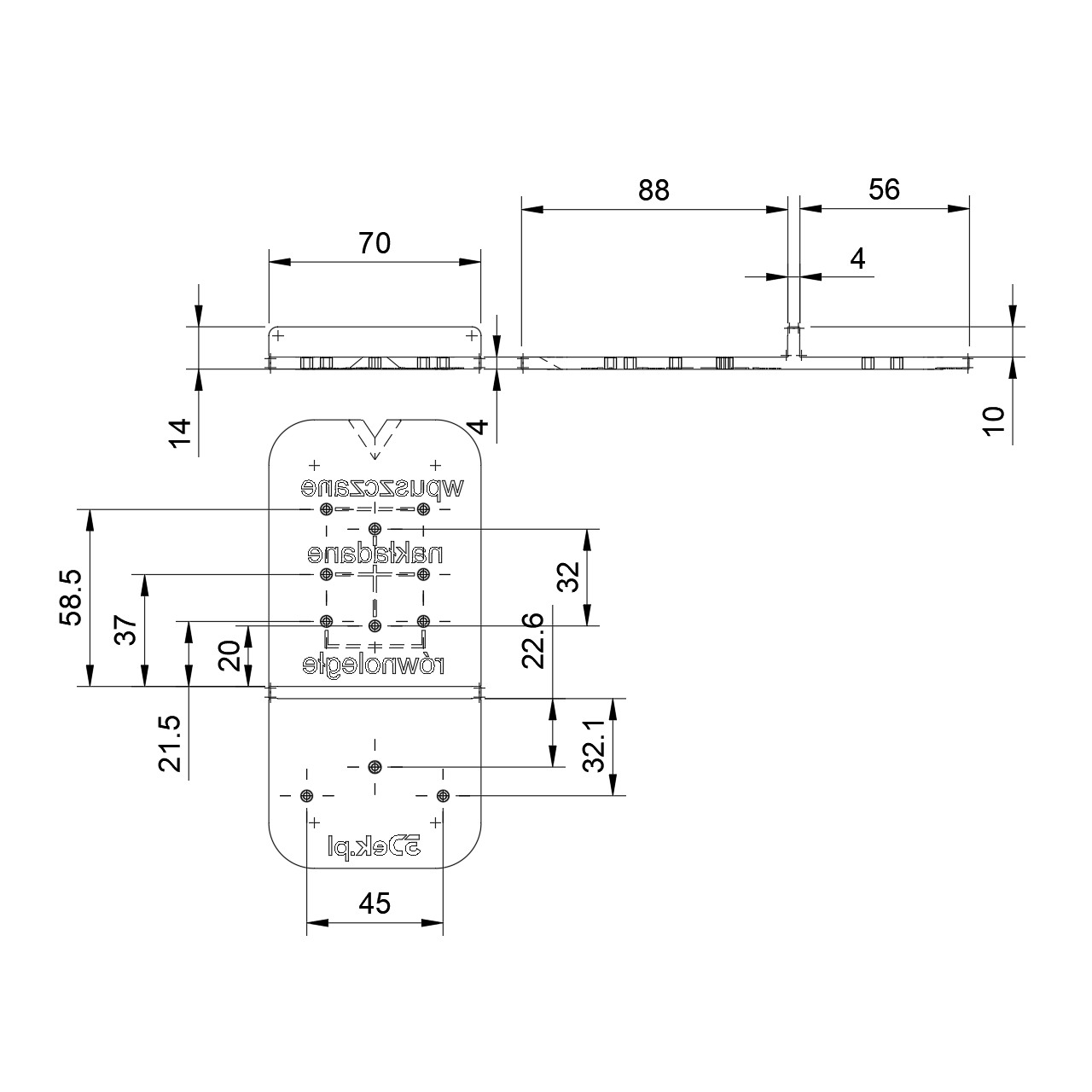

3. Ustaw szablon w odpowiednim miejscu, zgodnie z rysunkiem technicznym na stronie produktu.

4. Użyj wiertła fi 2 mm, prowadząc je przez stalowe tuleje.

5. Po wykonaniu otworów zamontuj prowadnik zawiasu w wyznaczonym miejscu.

Bezpieczeństwo i użytkowanie:

• Nie stosować nadmiernej siły podczas wiercenia.

• Nie narażać produktu na wysoką temperaturę ani promieniowanie UV.

• Chronić przed uderzeniami i zanieczyszczeniami mogącymi wpłynąć na dokładność tulejek.

• Przechowywać w suchym miejscu.

Polska produkcja – jakość 3Dek

Każdy szablon powstaje w Polsce z użyciem trwałego materiału PETG, odpornego na odkształcenia i zużycie.
To efekt doświadczenia i pasji do tworzenia praktycznych narzędzi dla stolarzy i monterów mebli.
Dzięki 3Dek oszczędzasz czas, unikasz błędów i zyskujesz profesjonalne rezultaty.
