Szablon do podnośników BLUM HK-S – zestaw 2-częściowy

Profesjonalny szablon montażowy 3Dek do podnośników BLUM HK-S to precyzyjne narzędzie, które ułatwia i przyspiesza montaż prowadników frontu oraz samych podnośników w korpusie szafki.
Zestaw składa się z dwóch elementów, wykonanych w technologii druku 3D z wytrzymałego PETG, wyposażonych w stalowe tulejki prowadzące. Dzięki nim każdy otwór wykonasz dokładnie tam, gdzie trzeba — bez przesunięć i błędów.

W skład zestawu wchodzi:

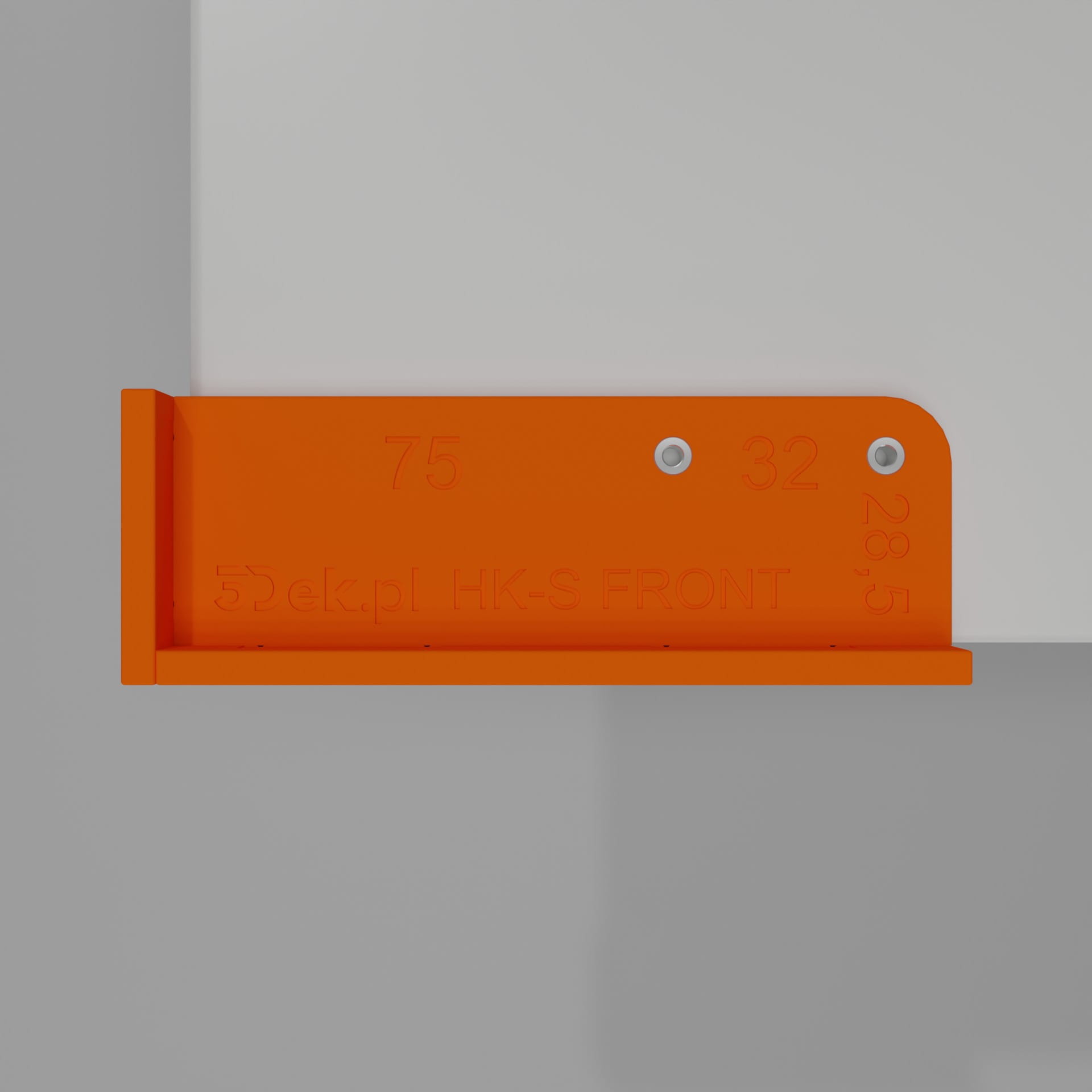

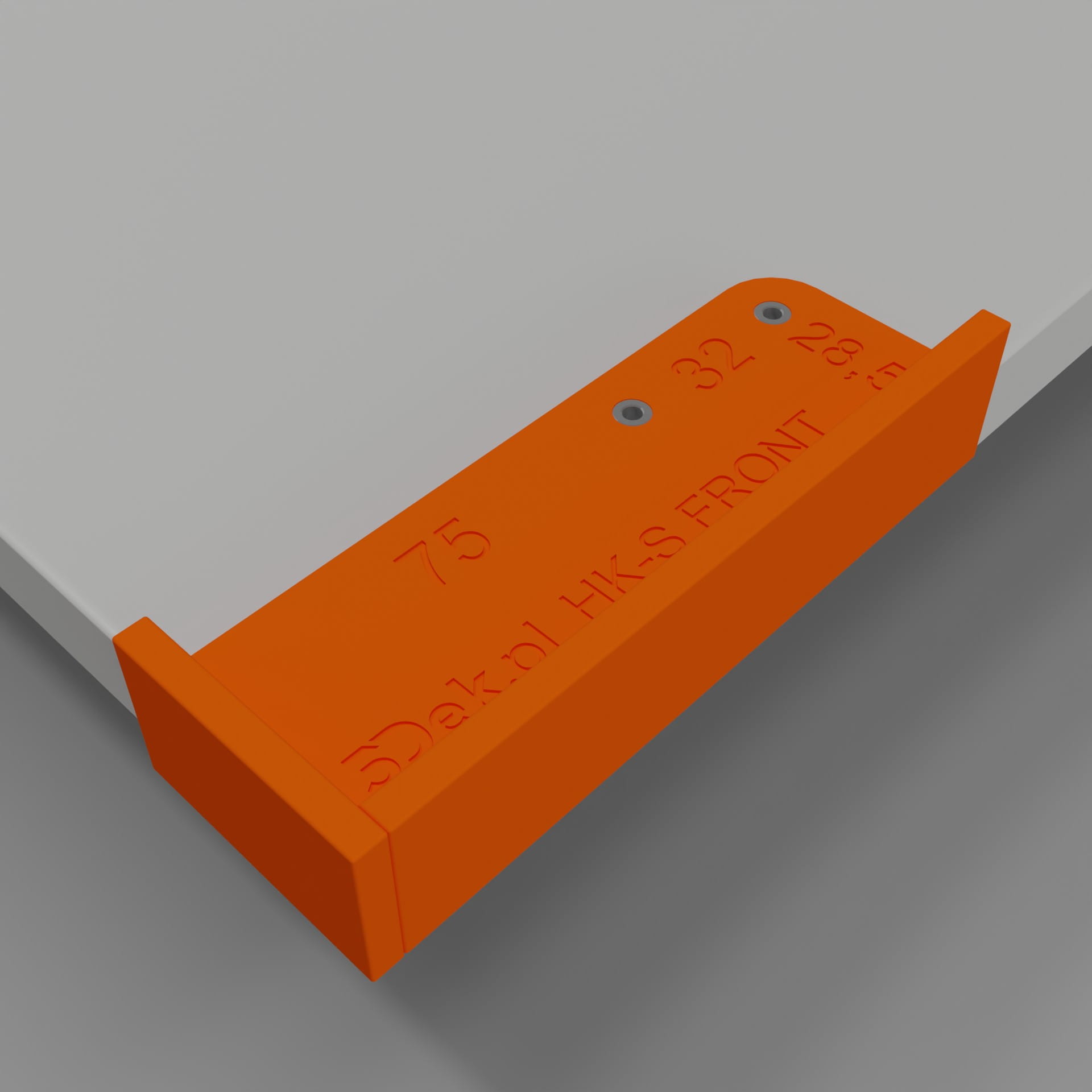

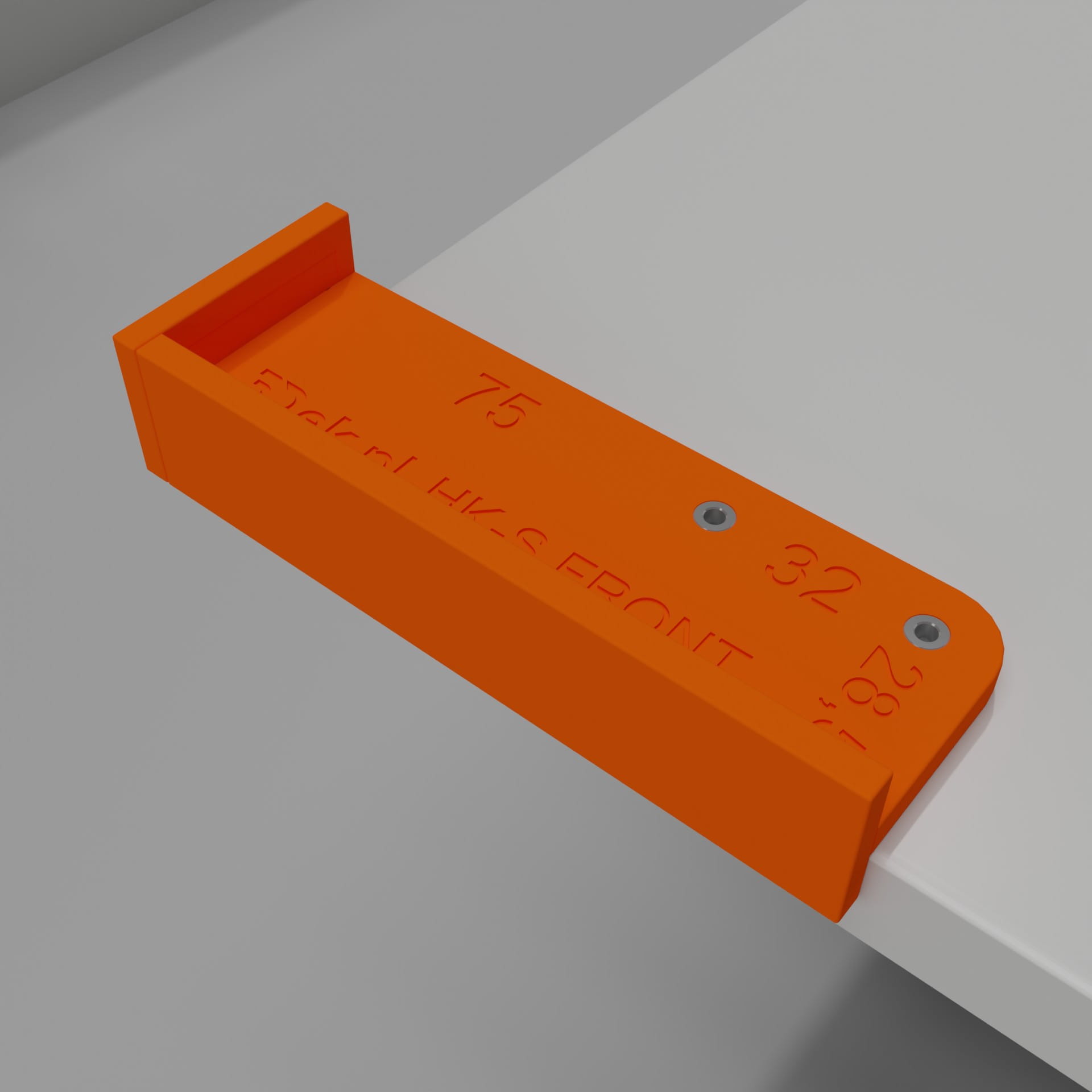

• Szablon do prowadnika frontu – 2 tulejki fi 3 mm (wiercenie pod wkręty montażowe prowadnika).

• Szablon do korpusu – 2 tulejki fi 5 mm (wiercenie pod trzpienie ustalające pozycję podnośnika).
  Ten element dostępny jest w dwóch wariantach montażu:

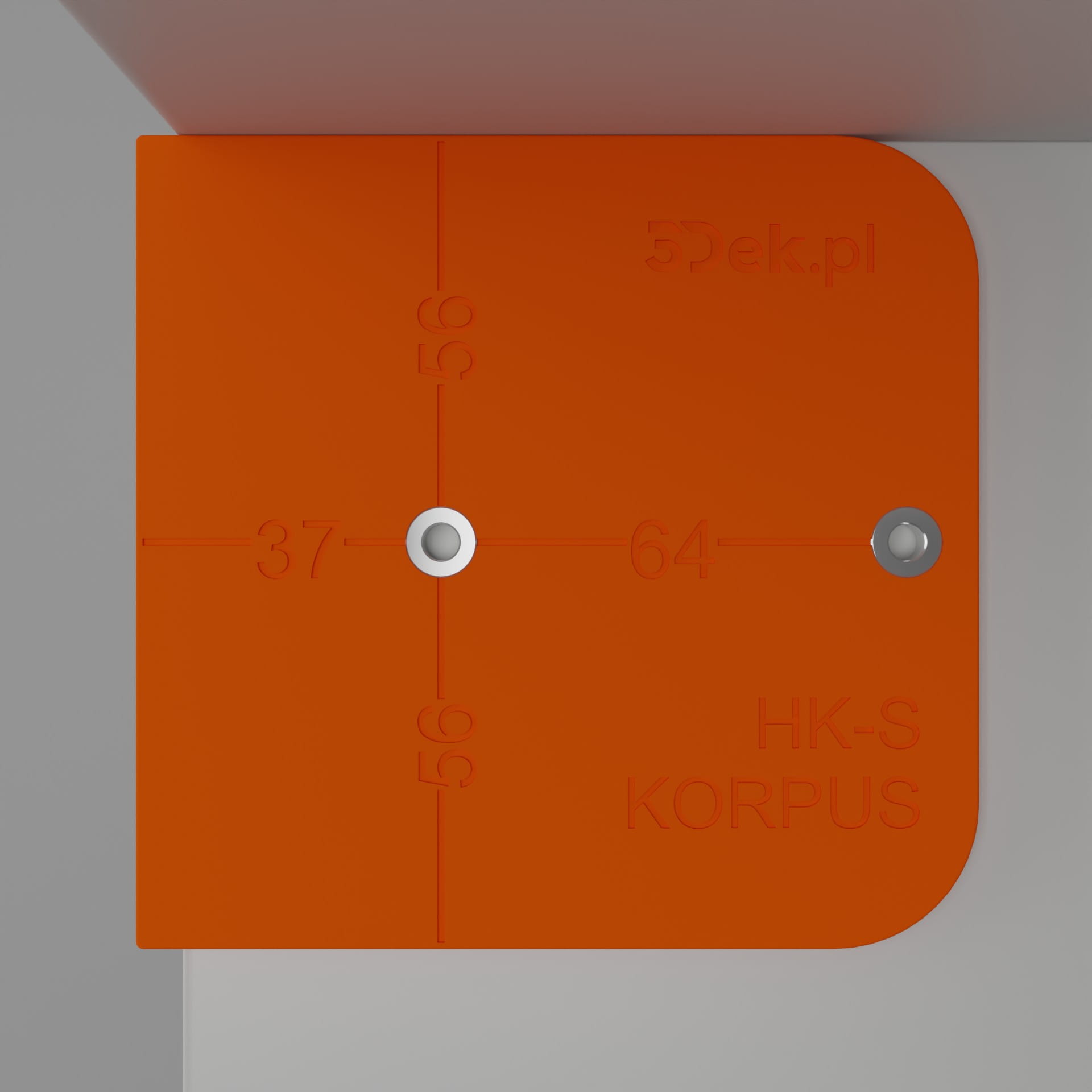

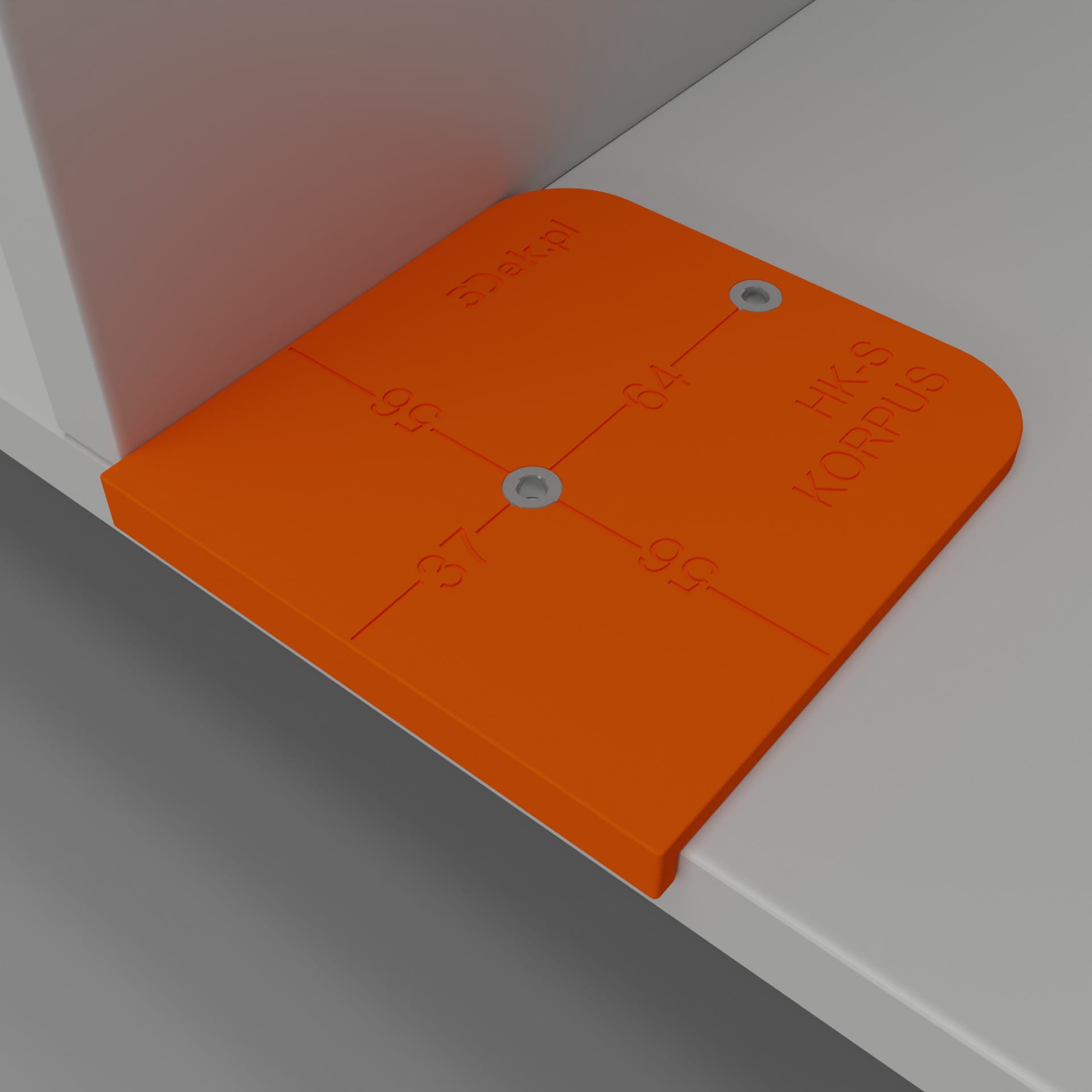

  1. Do zmontowanego korpusu – szablon dosuwany do górnego wieńca szafki, idealny przy modernizacjach lub pracach serwisowych.

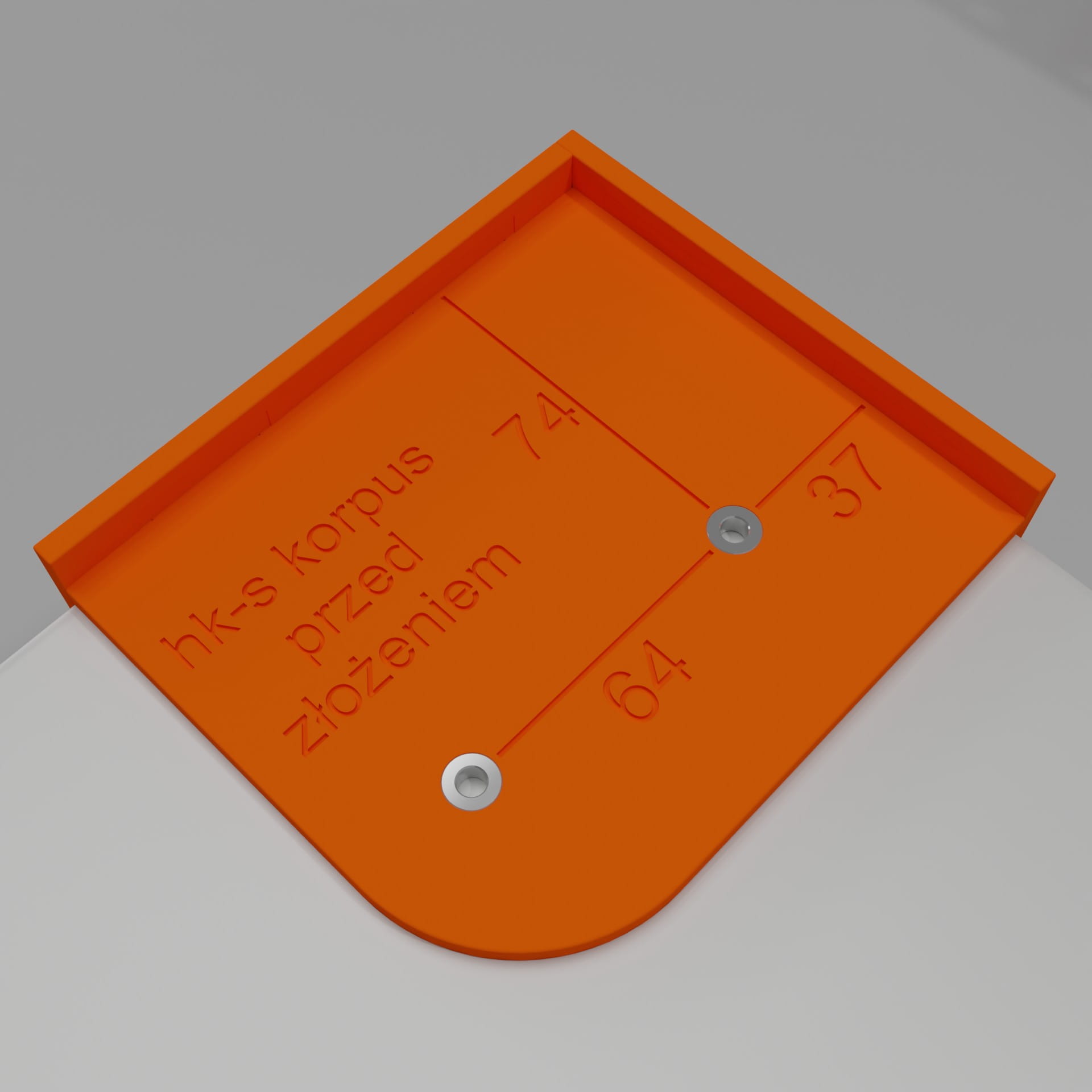

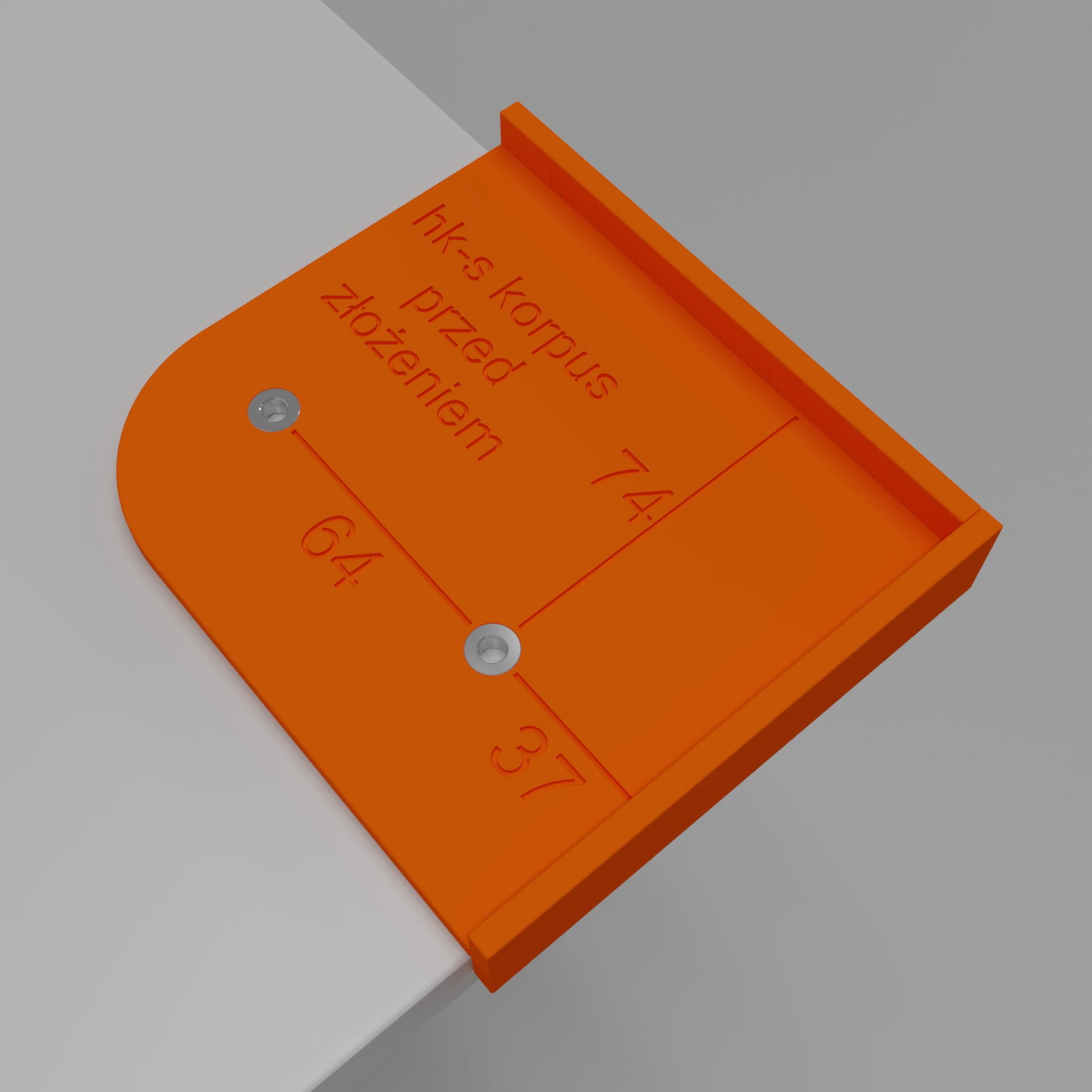

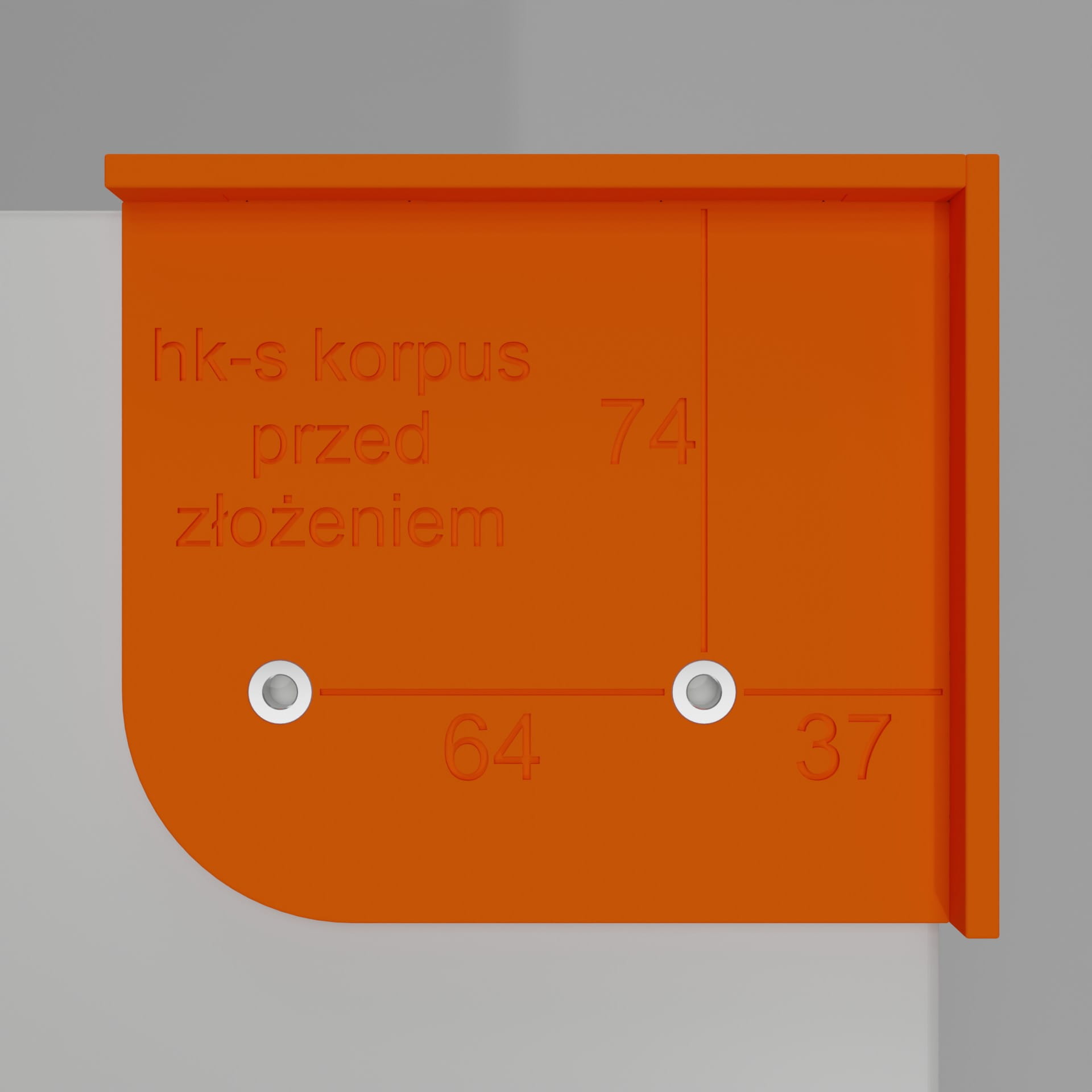

  2. Do niezmontowanego korpusu – szablon dosuwany do górnego narożnika boku szafki, przeznaczony do wiercenia przed skręceniem mebla.

Podczas zakupu wybierz odpowiedni wariant montażu szablonu korpusowego.

Specyfikacja techniczna:

• Materiał: PETG (druk 3D FDM)

• Kolor: pomarańczowy

• Tulejki stalowe: 5 szt. (3 mm i 5 mm)

• Przeznaczenie: do płyt meblowych o grubości 18 mm

• Zastosowanie: montaż podnośników BLUM HK-S

• Rodzaj: uniwersalny – prawa / lewa strona

• Zawartość zestawu: kompletny, zmontowany szablon gotowy do pracy

Zastosowanie i sposób użycia:

1. Ustaw odpowiedni element szablonu (do frontu lub korpusu).

2. Dosuń ogranicznik do krawędzi płyty lub wieńca – w zależności od wybranego wariantu.

3. Wykonaj wiercenie wiertłem o średnicy zgodnej z tulejką.

4. Gotowe – otwory pod wkręty i śruby są idealnie rozmieszczone i prostopadłe do powierzchni.
