Szablon do montażu podnośników gazowych front i korpus

Praktyczny i profesjonalny szablon do montażu podnośników gazowych 260 mm – narzędzie stworzone z myślą o stolarzach i majsterkowiczach, którzy cenią dokładność, szybkość i powtarzalność.

Szablon umożliwia precyzyjny montaż zarówno w froncie, jak i korpusie mebla. Został opracowany tak, aby można było zamontować front otwierający się pod trzema różnymi kątami: 75°, 90° oraz 100°.

Dzięki uniwersalnej konstrukcji szablon pasuje zarówno do prawej, jak i lewej strony szafki, a wszystkie dodatkowe elementy (przedłużki i ograniczniki) mają swoje miejsce w szablonie – nic się nie zgubi i zawsze masz wszystko pod ręką.

Najważniejsze cechy

• Przeznaczony do montażu najdłuższych podnośników gazowych (~260 mm) dostępnych na rynku.
• Możliwość wyboru kąta otwarcia frontu: 75°, 90° lub 100°.
• Uniwersalny – prawa i lewa strona korpusu/frontu.
• Precyzja i trwałość – tulejki stalowe (Ø3 mm, głębokość 9 mm).
• Bezpieczne przechowywanie przedłużeń i ograniczników w obudowie szablonu.
• Stabilne ustawienie w korpusie – dzięki dopasowaniu do płyty 18 mm i nałożeniu frontu 16 mm.
• Wykonanie z PETG w technologii FDM – odporność na uszkodzenia mechaniczne i powtarzalność wymiarów.

Dane techniczne

• Materiał: PETG, druk FDM
• Kolor: pomarańczowy
• Tulejki: stalowe, Ø3 mm, głębokość 9 mm

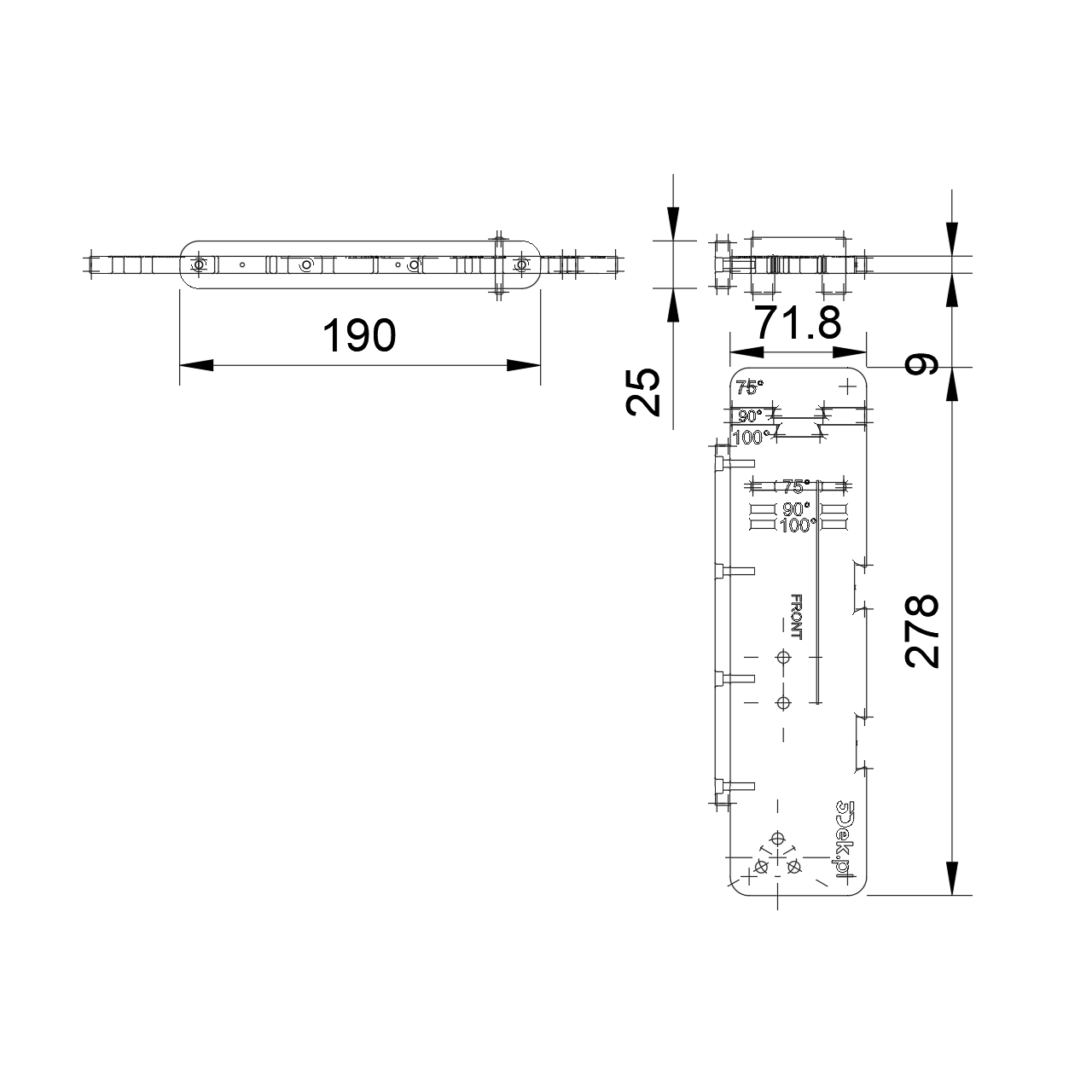

• Wymiary szablonu (pełna długość): 277 × 80 × 30 mm
• Wymiary szablonu dla 75°: 247 mm długości
• Grubość korpusu: 18 mm
• Grubość frontu: dowolna
• Nałożenie frontu: 16 mm

Instrukcja użytkowania (skrót)

1. Wybierz kąt otwarcia frontu i załóż odpowiednią przedłużkę szablonu:

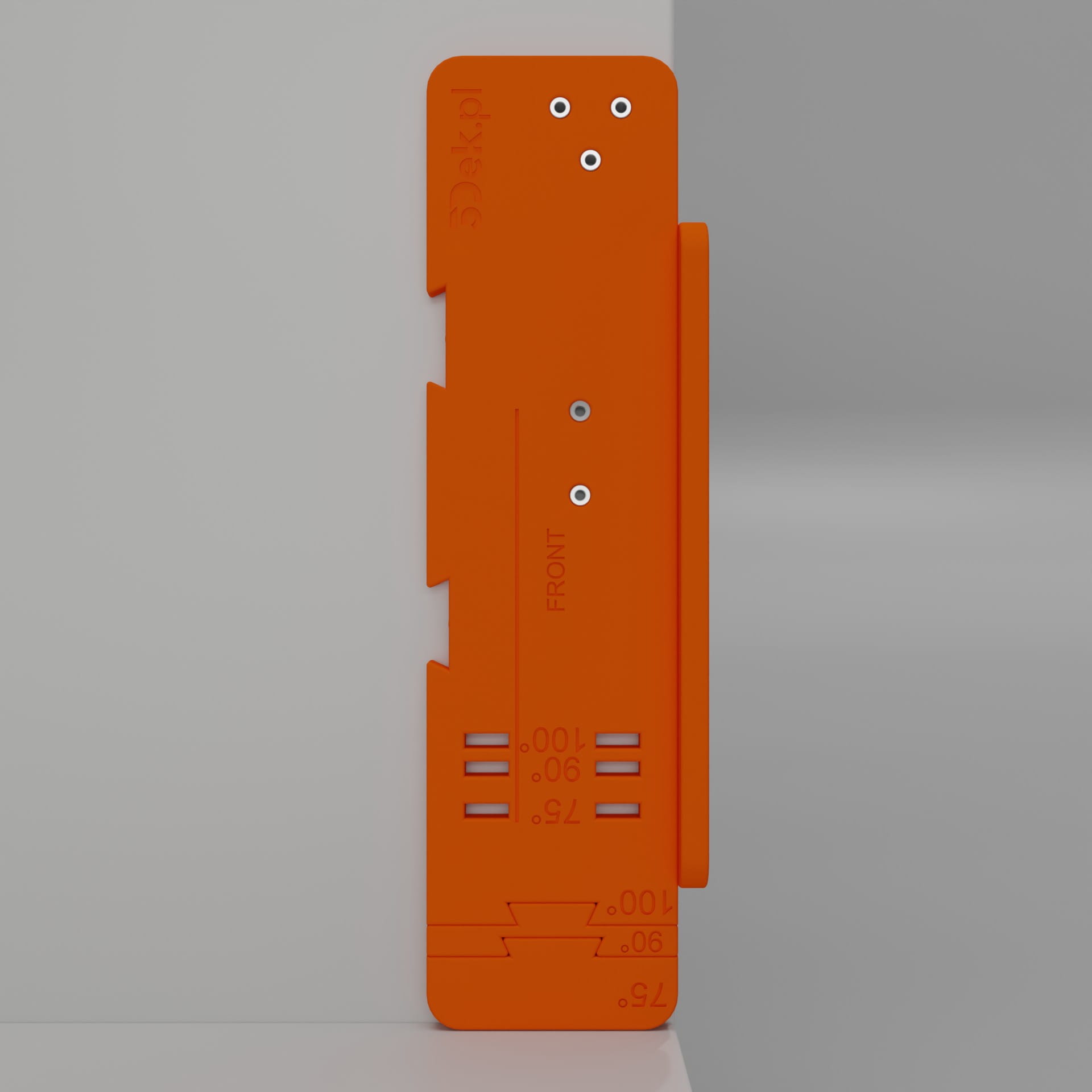

2. 100° – bez przedłużki,

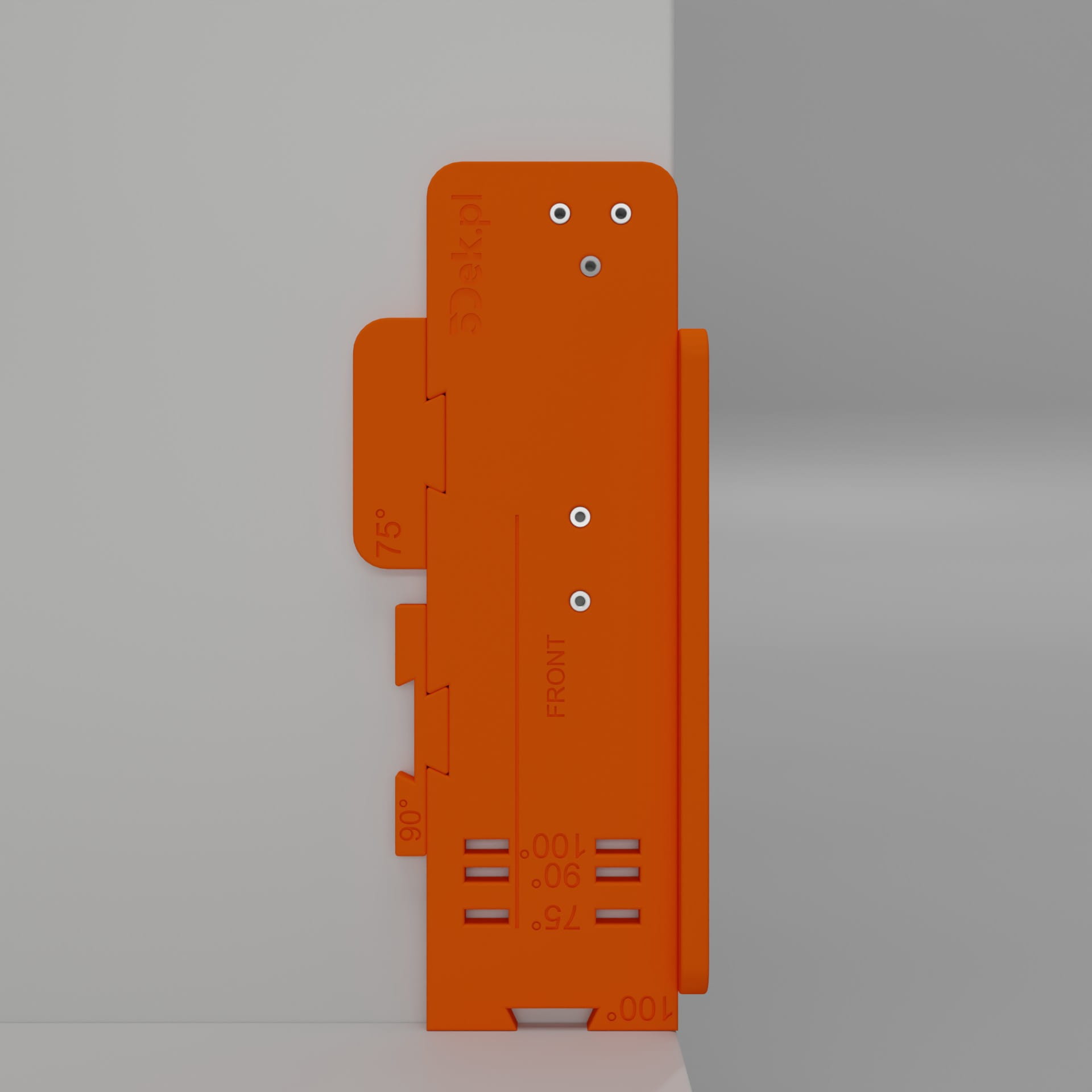

3. 90° – przedłużka nr 1,

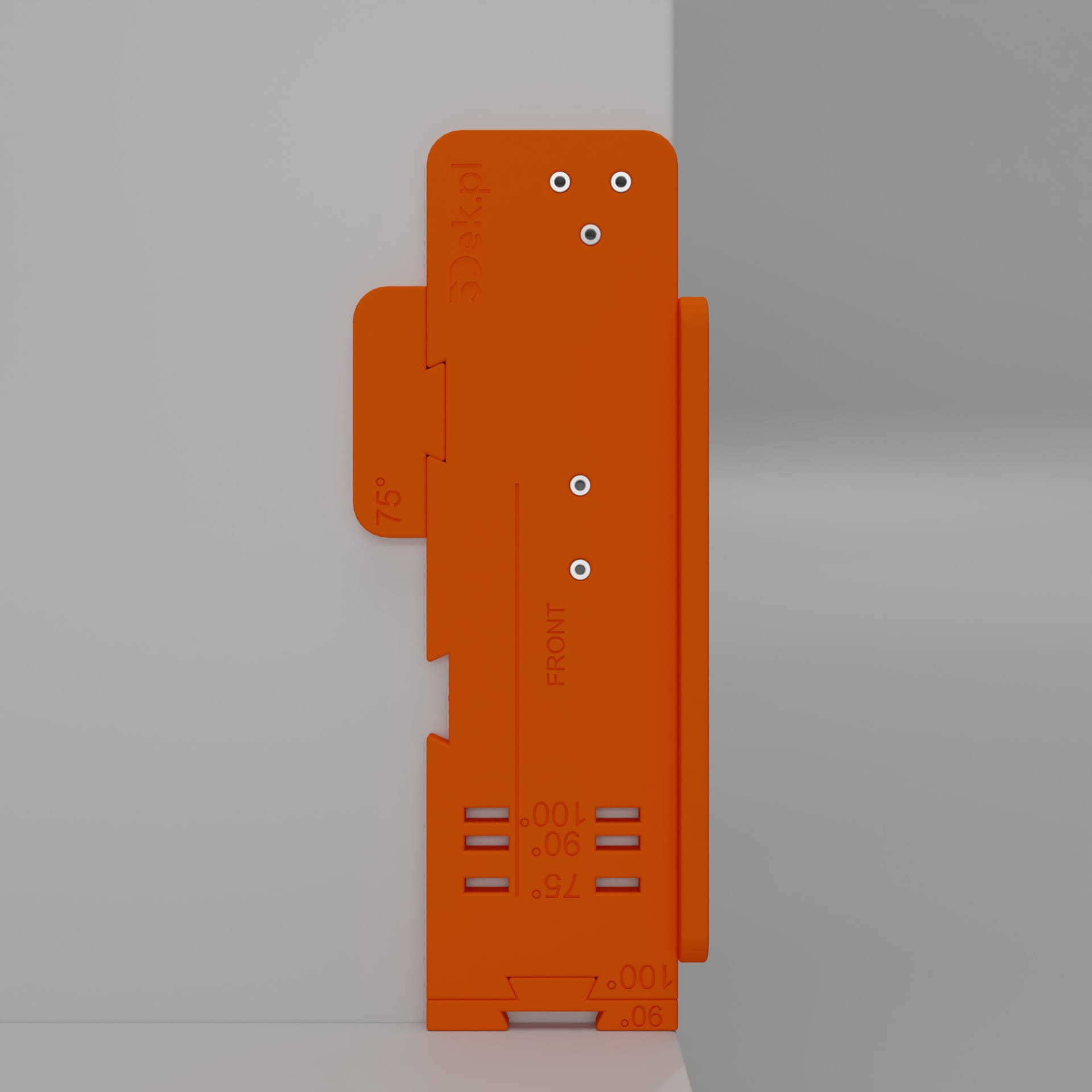

4. 75° – przedłużka nr 2.
5. Dosuń szablon do górnego wieńca korpusu, ogranicznik dosuń do przedniej krawędzi.
6. Zaznacz otwory w korpusie.
7. Nawierć punkty pod wkręty wiertłem Ø3 mm.

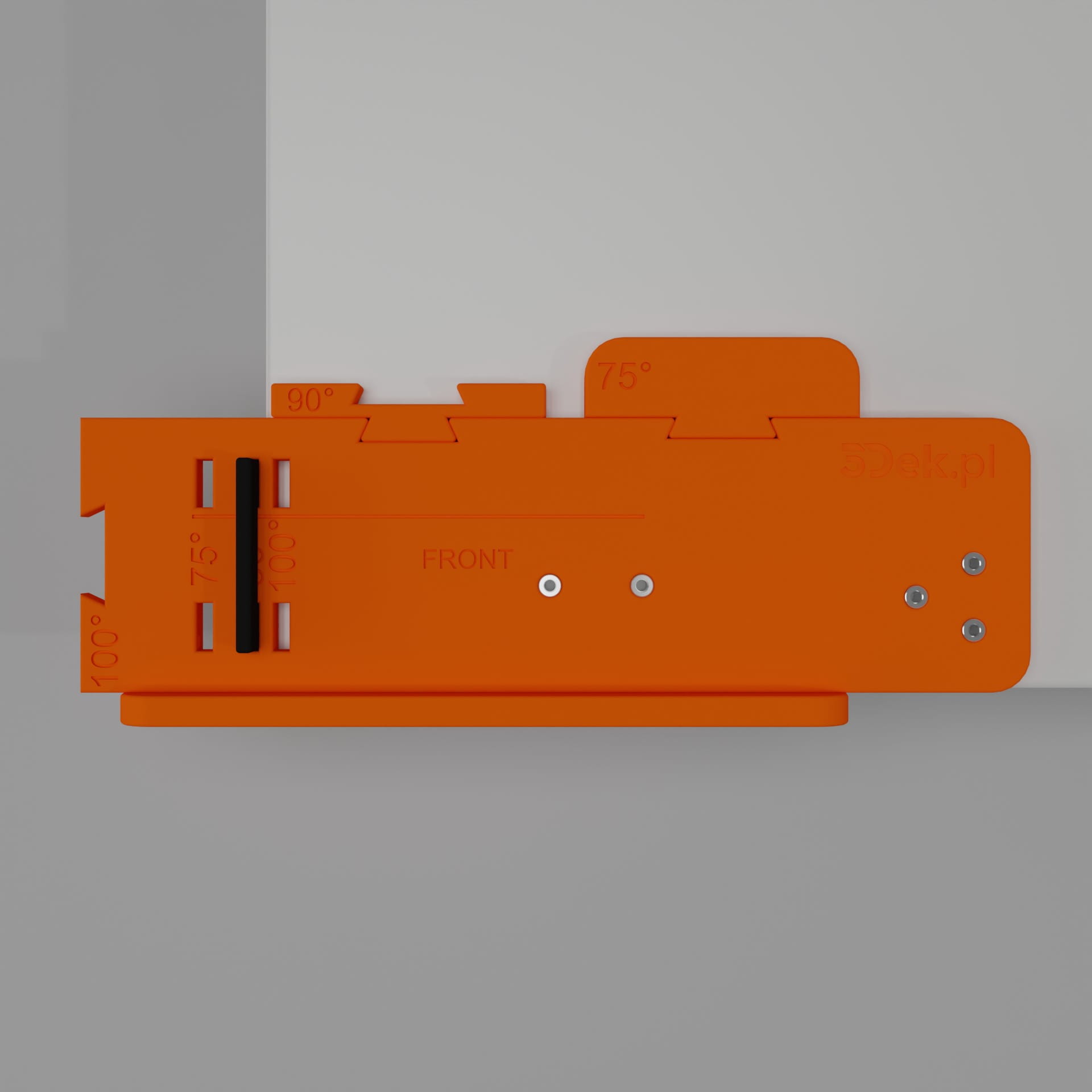

8. Umieść czarny ogranicznik w odpowiednio oznaczonych otworach (75°,90°,100°)
9. Przyłóż szablon na froncie dosuwając do górnego lewego lub prawego narożnika frontu
10. Nawierć punkty pod wkręty wiertłem Ø3 mm.
11. Przykręć elementy mocujące, zamontuj front i podepnij podnośnik gazowy.

Gotowe – front otwiera się pod wybranym kątem!

Środki ostrożności

• Produkt przeznaczony do pracy w warsztacie – nie jest zabawką.
• Używać tylko do montażu podnośników gazowych w korpusach o grubości 18 mm.
• Do wyznaczania otworów stosować wyłącznie wiertło Ø3 mm.
• Chronić przed wysoką temperaturą i wilgocią.
• Nie wyginać i nie uderzać – możliwe uszkodzenie tulejek.

Dlaczego warto?

• Montaż podnośników gazowych bez pomiarów i pomyłek.
• Oszczędność czasu i nerwów – idealne dopasowanie za każdym razem.
• Profesjonalne narzędzie do warsztatu stolarskiego i dla majsterkowiczów.
