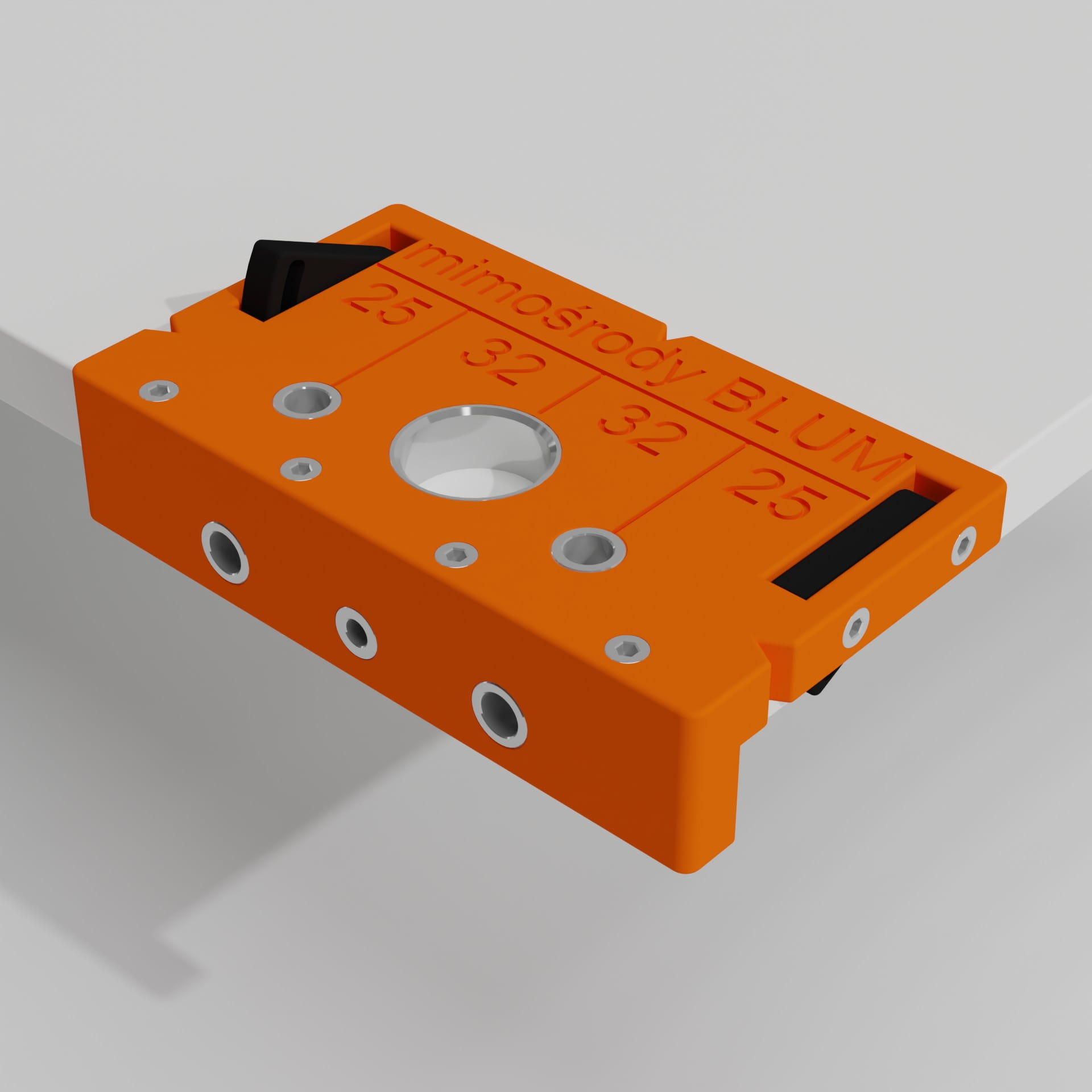

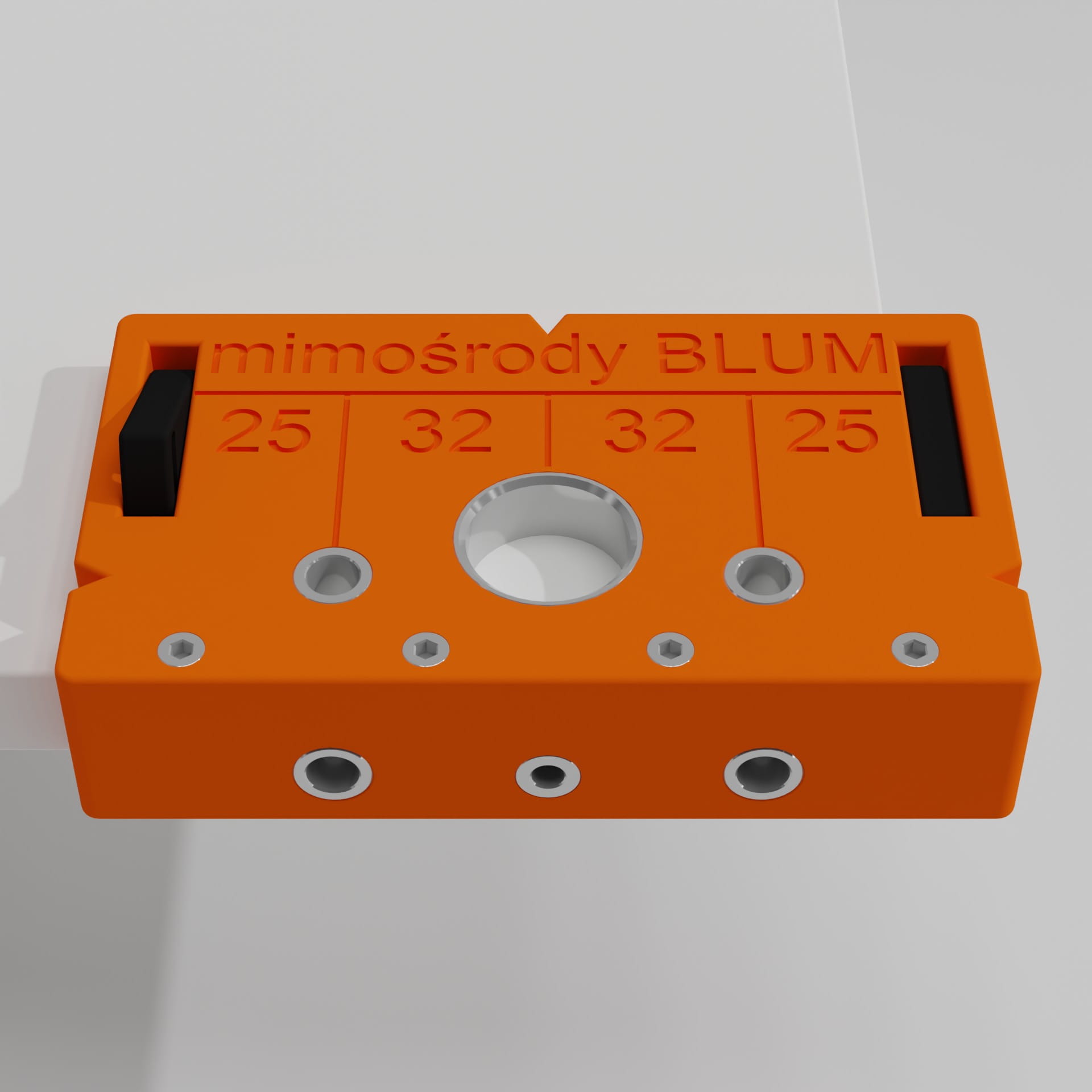

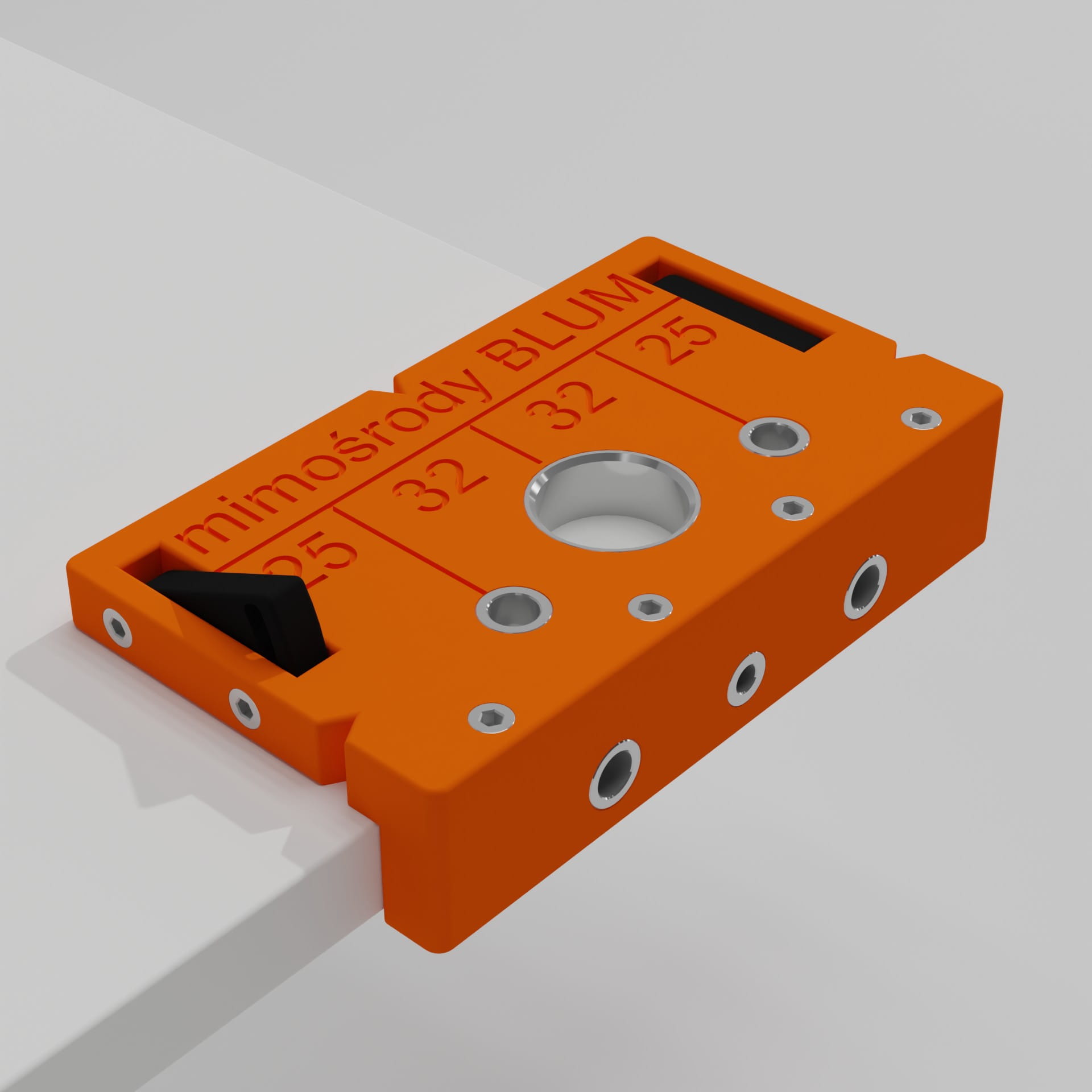

Szablon do mimośrodów blum 42.0700 złącz mimośrodowych kołków fi 8mm

✅ Najważniejsze cechy:

✔ Idealnie dopasowane otwory – gwarantuje precyzyjne nawiercanie w odpowiednich miejscach.

✔ Metalowe tuleje prowadzące – zapobiegają zużyciu otworów i zapewniają powtarzalność wiercenia.

✔ Ruchome ograniczniki – ułatwiają ustawienie odpowiednich odległości (25 mm i 57 mm).

✔ Trwałe materiały – wykonane z PLA oraz elementów metalowych (tuleje, śruby, nakrętki).

✔ Kompletnie złożony i gotowy do użycia – brak konieczności montażu.

✔ Uniwersalność – pasuje do mimośrodów Blum oraz innych systemów o tych samych rozstawach.

Specyfikacja techniczna:

• Materiał: PLA + metalowe tuleje
• Otwory prowadzące:

  2 x ø8 mm (przód)

  1 x ø5 mm (przód)

  2 x ø8 mm (góra)

  1 x ø25 mm (góra)

• Rozstaw otworów:

  25 mm – pod kołki meblowe fi 8 mm

  57 mm – otwór montażowy i środek mimośrodu

• Odległość od krawędzi formatki: 9 mm (pierwsze otwory), 25 mm i 52 mm (środkowe)
• Maksymalna temperatura użytkowania: 50°C
• Odporność: Tuleje odporne na ścieranie, korpus odporny na uderzenia (ale nie na upadki z wysokości)

Jak używać? (Krótka instrukcja obsługi)

1️⃣ Przygotowanie:

• Ustaw formatkę na stabilnej powierzchni.
• Przygotuj wymagane narzędzia: wkrętarkę, wiertła ø8 mm, ø5 mm, ø25 mm oraz ściski stolarskie.

2️⃣ Pozycjonowanie szablonu:

• Przyłóż szablon do krawędzi formatki, ustawiając go zgodnie z oznaczeniami.
• Opcjonalnie: Aktywuj ruchome ograniczniki, aby precyzyjnie ustawić odległość od krawędzi.
• Ustal pozycję i zabezpiecz szablon ściskami stolarskimi, aby uniknąć przesunięcia podczas wiercenia.

3️⃣ Wiercenie:

• Prowadź wiertło prostopadle do formatki, aby uniknąć odchyłów.
• Wykonaj otwory zgodnie z wymaganiami (ø8 mm, ø5 mm, ø25 mm).
• Po zakończeniu wiercenia usuń szablon i sprawdź otwory.

4️⃣ Kontrola i konserwacja:

• Regularnie sprawdzaj stan tulejek i śrub – w razie potrzeby dokręć.
• Nie przekraczaj temperatury 50°C, przechowuj w suchym miejscu bez ekspozycji na UV.

Zawartość zestawu:

✅ Szablon do mimośrodów Blum (gotowy do użycia)

✅ Wbudowane tuleje prowadzące

❌ Nie zawiera wierteł ani ścisków stolarskich

⚠ WAŻNE:

• Produkt nie jest odporny na działanie chemikaliów, wody i długotrwałe promieniowanie UV.
• Należy zachować ostrożność przy użytkowaniu narzędzi skrawających – ryzyko skaleczenia.

Precyzyjne i powtarzalne wiercenie – zamów teraz i ułatw sobie pracę!
